हाइड्रोलिक प्रणालीमा हाइड्रोलिक सिलिन्डरको आत्म-वंशको लागि विश्लेषण र समाधानहरूको विश्लेषण?

परिचय दिनु

हाइड्रोलिक सिलिन्डरहरूहाइड्रालिक प्रणालीहरूमा सामान्यतया प्रयोग गरिन्छ। तिनीहरूको परिचालन स्थिरताले सम्पूर्ण प्रणालीको प्रदर्शनलाई प्रत्यक्ष रूपमा असर गर्दछ। आज, हाइड्रोलिक सिलिन्डर अपरेशनको साथ सामान्य मुद्दाहरूको बारेमा छलफल गरौं। लक भएको बेला किन तिनीहरू आफैंमा थोरै हुन्छन्? पहिले, हाइड्रोलिक सिलिन्डरहरूको संरचना र कार्य सिद्धान्त छलफल गरौं।

1 हाइड्रोलिक सिलिन्डर संरचना र कार्य सिद्धान्त

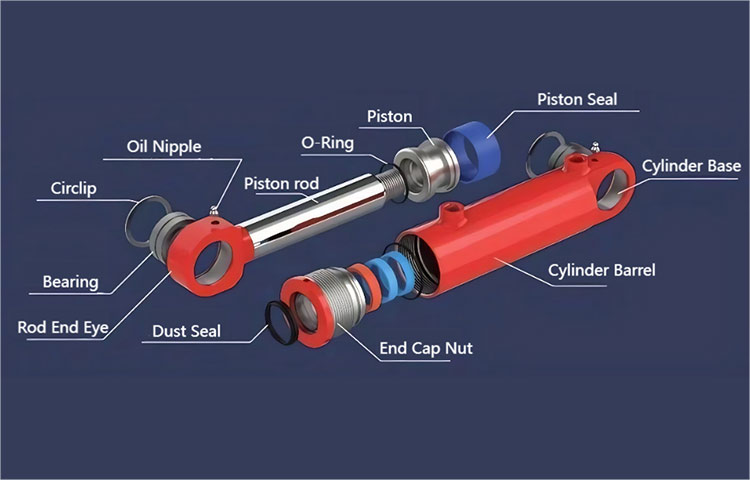

A हाइड्रोलिक सिलिन्डरसामान्यतया पछाडिको अन्त्य क्याप्स, सिलिन्डर ब्यारेल, पिस्टन रड, पिस्टन सम्मेलन, र फ्रन्टेन सम्मेलन हुन्छ। सिलिन्डरबाट तेल चुहावट रोक्न वा कम दबाव चेम्बरबाट उच्च-दबाव कक्षबाट सिलिन्डर र सिलिन्डर ब्यारेल बीचको सिलहरू स्थापना गरिएको छ, पिस्टन र सिलिन्डर ब्यारेल र पर्स्टन रन क्याप। एक धुवाँ गार्ड तलको अन्त्य क्यापको बाहिरी मा स्थापित छ। सिस्टनलाई सिलिन्डर हेड स्ट्राइक गर्नबाट रोक्नको लागि जब यसको स्ट्रोकको अन्त्यमा द्रुत रूपमा पुन: प्रयास गर्दा, बफर उपकरण हाइड्रोलिक सिलिन्डरको अन्त्यमा स्थापित हुन्छ। एक निकास उपकरण पनि आवश्यक हुन सक्छ।

Alt। हाइड्रोलिक सिलिन्डर संरचना

2 सामान्य हाइड्रोलिक सिलिन्डर सर्किट

हाइड्रोलिक प्रणालीमा, जब हाइड्रोलिक सिलिन्डर निश्चित लम्बाइमा विस्तार हुन्छ, यसलाई अब सार्न आवश्यक पर्दैन र निश्चित अवधिमा निश्चित स्थितिमा राख्न आवश्यक छ। यस बिन्दुमा, दिशात्मक नियन्त्रण भल्भ वा हाइड्रोलिक लक सिलिन्डर ठाउँमा समात्न प्रयोग गर्न सकिन्छ। सामान्य हाइड्रोलिक सर्किट निम्नानुसार छ:

Alt.hdrulaulic सिलिन्डर सर्किट

।। कारणहरूको विश्लेषण गर्नुहोस् किन हाइड्रोलिक सिलिन्डर स्वचालित रूपमा तल झर्छ

को पिस्टन रडहाइड्रोलिक सिलिन्डरबाह्य शक्तिको कार्य अन्तर्गत फिर्ता। हाइड्रोलिक सिलिन्डरको संरचना र कार्यविधिका अनुसार हामी विश्लेषण गर्न सक्दछौं कि हाइड्रोलिक सिन्डिन्डरको रिटर्राको लागि यो हो कि रहितको करूरमा हाइड्रलिक तेलको मात्रा घटेको छ। रोइडर कक्षमा जलविद्युत तेलको मात्रामा कमीको लागि सम्भावित कारणहरू छन् किन हाइड्रोलिक सिलिन्डर स्वचालित रूपमा तल झर्छ:

(1) हाइड्रोलिक सिलिन्डरको आन्तरिक चुहावट। हाइड्रोलिक सिलिन्डरको रजात क्षेत्रको तेल पिस्टन मोहर मार्फत डण्ड चेम्बरमा प्रवाह गर्दछ।

(2) हाइड्रोलिक सिलिन्डरको पछाडिको अन्त्य कभरमा चुहावट। Roduless करीव बाहिर रडलॉक तेल बाहिर पछाडिको अन्तिम कभर को माध्यम बाट बाहिरी क्षेत्र चुहावट। यो बाह्य चुहावट हो र जाँच गर्न सजिलो छ।

()) रजातल कक्षमा जलविद्युरिक तेल तेल पोर्ट हुँदै टाढा छ। यसलाई धेरै परिस्थितिहरूमा विभाजन गर्न सकिन्छ:

क) तेल पोर्ट पाइपबाट संयुक्त वा हाइड्रोलिक तेल पाइपबाट तेल चुहावट। यो पनि एक बाह्य चुहावट हो र जाँच गर्न सजिलो छ।

ख) सर्किंग भत्भन तटस्थ लक प्रयोग गरेर सर्किटमा तटस्थ स्थितिमा पूर्ण रूपमा फर्किएन, वा तटस्थ छाप गरीब हुन सक्छ।

c) हाइड्रोलिक लक प्रयोग गरेर सर्किटमा, हाइड्रोलिक लक रिंग बिग्रन वा उल्टो तटस्थ स्थितिलाई अनुचित रूपमा चयनित हुन सक्छ वा विध्वंसक रूपमा चयन गरिएको हुन सक्छ। ()) हाइड्रोलिक सिलिन्डर ब्यारेलबाट तेल चुहावट पनि बाह्य चुहावट पनि मानिन्छ, जुन अवलोकन गर्न सजिलो हुन्छ र सम्भावना सामान्यतया एकदम सानो हुन्छ।

। समाधान

(1) हाइड्रोलिक सिलिन्डरको आन्तरिक चुहावटहरू छापको औंठीको कारण हुन सक्छ। सील रिंग प्रतिस्थापन गर्न आवश्यक छ वा अधिक उचित सिलिंग संरचना पुनः डिजाइन गर्नु पर्छ।

(2) हाइड्रोलिक सिलिन्डरको पछाडिको अन्त्य कभरको चुहावटको लागि पनि त्यस्तै हो। मोहरलाई प्रतिस्थापन गर्न आवश्यक छ वा अधिक व्यावहारिक सिलिंग संरचना पुनः डिजाइन गर्नु आवश्यक छ।

()) जब तेल पाइपले संयुक्त चुहावट तेल, जाँच गर्नुहोस् कि संयुक्त सील रिंग बिग्रिएको छ कि छैन जाँच गर्नुहोस्। सील बदल्नुहोस् वा संयुक्त बदल्नुहोस्।

()) उल्टो भल्भ केन्द्रको ताल प्रयोग गरेर सर्किटमा केन्द्र सील राम्रो छैन। सामान्यतया, यो तेल दाग वा अन्य अशुद्धताहरूको कारणले हुन्छ जुन भल्भको कोर ठाउँमा सर्दैन, वा वसन्त अड्किन्छ वा टुक्रिएको छ, केन्द्र स्थितिमा फर्कन असक्षम हुन्छ। पेशेवर कर्मचारीहरू उल्टाउने वा उल्टो भल्भको मर्मत गर्न वा बदल्नु पर्छ। यदि दबाब मर्मत आवश्यकता अपेक्षाकृत उच्च छ भने, तपाईं हाइड्रोलिक लक प्रतिस्थापन गर्न विचार गर्न सक्नुहुन्छ।

()) क्षेत्रीय लक द्वारा लक गरिएको छ, बन्द पोर्टहरू ए र बी प्रयोग गर्न सकिदैन, किनभने पोर्टहरू A र BLING को बन्द हुन सक्छ। थप रूपमा, हाइड्रोलिक लक वसन्त ब्रेकज वा अशुद्धहरूले हाइड्रालिक लक पूर्ण रूपमा बन्द गर्न असक्षम हुन सक्छ, परिणामस्वरूप चुहावटमा।

सारांश

हाइड्रोलिक सिलिन्डरहरूहाइड्रालिक प्रणालीहरूमा आलोचनात्मक अभिनेताहरू छन्, र प्रणाली प्रदर्शनमा उनीहरूको स्थिरता आवश्यक छ। एक सामान्य मुद्दा भनेको हाइड्रोलिक सिलिन्डरहरूको अनावश्यक आत्म-वंश हो जब स्थितिमा लक हुन्छ। यो समस्या आन्तरिक चुहावटको मुद्रा वा बाह्य चुहावटको कारण उत्पन्न हुन्छ, जस्तै सिलिन्डरमा चुहावट, अन्तिम कभर, वा हाइड्रालिक तेलमा तेल पोर्टमा भागिरहेको छ। थप रूपमा, दिशात्मक नियन्त्रण भल्भ वा हाइड्रोलिक लकहरूका अनुचित कार्यहरू - जस्तै अपूर्ण तटस्थ स्थिति, मुगीले लगाउने, छाप लगाउनुहोस् वा गलत नली चयन - मुद्दामा योगदान पुर्याउन सक्छ। समाधानहरूले क्षतिग्रस्त छाप बदल्दै, गल्ती मर्मत गर्ने वा दोषपूर्ण भलकहरू बदल्छ वा बदल्दै उचित जलविद्युत लक चयन सुनिश्चित गर्दछ, र संदूषण रोक्नको लागि प्रणाली स्वच्छता कायम राख्न। यी कारणहरू सम्बोधन गर्दै भरपर्दो हाइड्रोलिक सिलिन्डर अपरेशन सुनिश्चित गर्दछ र अनावश्यक आन्दोलनमा रोक्दछ।
