तपाईलाई हाइड्रोलिक सिलिन्डर सीलको बारेमा कति थाहा छ?

हाइड्रोलिक सिलिन्डरहरूदुबै तिरको दबाब फरक गरेर पिस्टन रडको अगाडि र पछाडिको आन्दोलन प्राप्त गर्नुहोस्। यद्यपि, हाइड्रोलिक तेल हाइड्रोलिक सिलिन्डरको बायाँ र दायाँ च्याम्बरहरूमा अवस्थित छ। हाइड्रोलिक सिलिन्डरमा रहेको पिस्टनले कसरी चल्ने र उपकरणको आवश्यक सील कार्यसम्पादन दुवै कायम राख्न सक्छ?

हाइड्रोलिक सिलिन्डरहरूको वर्गीकरण हाइड्रोलिक सिलिन्डरहरू धेरै प्रकारका हुन्छन्:

(1) कार्यको मोड अनुसार, हाइड्रोलिक सिलिन्डरहरू दुई मुख्य कोटीहरूमा विभाजित छन्: एकल-अभिनय र डबल-अभिनय। एकल-अभिनय हाइड्रोलिक सिलिन्डरमा, एक दिशामा आन्दोलन हाइड्रोलिक दबाव द्वारा प्राप्त हुन्छ, जबकि उल्टो आन्दोलन गुरुत्वाकर्षण वा वसन्त बलमा निर्भर हुन्छ। डबल-अभिनय हाइड्रोलिक सिलिन्डरमा, दुवै दिशामा आन्दोलन हाइड्रोलिक दबावमा निर्भर गर्दछ।

(२) बिभिन्न अपरेटिङ प्रेसर अनुसार, हाइड्रोलिक सिलिन्डरलाई मध्यम-चाप, कम-चाप, मध्यम-उच्च-चाप, र उच्च-दबाव हाइड्रोलिक सिलिन्डरहरूमा विभाजन गर्न सकिन्छ। • मेसिन उपकरणहरूका लागि, मध्यम र कम चापको हाइड्रोलिक सिलिन्डरहरू सामान्यतया प्रयोग गरिन्छ, 2.5MPa ~ 6.3MPa को मूल्याङ्कन गरिएको दबाबको साथ; सानो आकार, हल्का तौल र उच्च आउटपुट चाहिने निर्माण सवारी साधन र विमानका लागि, 101MPa ~ 16MPa को मूल्याङ्कन गरिएको दबाबको साथ, मध्यम र उच्च दाब हाइड्रोलिक सिलिन्डरहरू प्रयोग गरिन्छ;

हाइड्रोलिक प्रेस र समान मेसिनरीहरूका लागि, अधिकांशले 25MPa ~ 315MPa को मूल्याङ्कन गरिएको दबाबको साथ उच्च दबाव हाइड्रोलिक सिलिन्डरहरू प्रयोग गर्छन्।

(३) विभिन्न संरचनात्मक प्रकारका अनुसार हाइड्रोलिक सिलिन्डरहरूलाई पिस्टन प्रकार, प्लन्जर प्रकार, स्विङ प्रकार, टेलिस्कोपिक प्रकार आदिमा पनि वर्गीकरण गरिएको छ। तीमध्ये पिस्टन प्रकारका हाइड्रोलिक सिलिन्डरहरू सबैभन्दा बढी प्रयोग हुने गर्दछन्। पिस्टन प्रकारको हाइड्रोलिक सिलिन्डरहरूमा विभिन्न संरचना र आन्दोलन मोडहरू हुन्छन्, जस्तै एकल पिस्टन रड र डबल पिस्टन रड, सिलिन्डर-फिक्स्ड प्रकार र रड-फिक्स्ड प्रकार।

हाइड्रोलिक सिलिन्डर कसरी चुहावट हुन्छ?

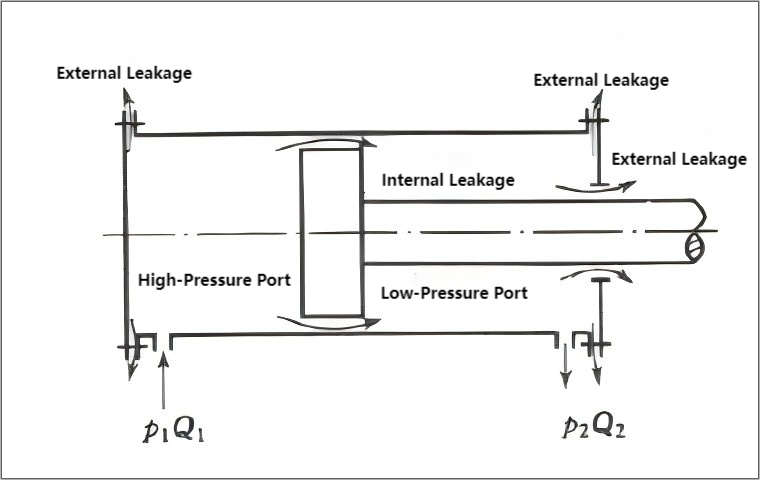

A मा हाइड्रोलिक तेल कसरी चुहावट हुन्छहाइड्रोलिक सिलिन्डर? जब हाइड्रोलिक सिलिन्डरले काम गरिरहेको छ, गुफा भित्रको दबाब गुफा बाहिरको दबाव (वायुमण्डलीय दबाव) भन्दा धेरै बढी हुन्छ; तेल इनलेट गुहा मा दबाब तेल रिटर्न गुहा मा दबाव भन्दा धेरै उच्च छ। यसरी, तेल निश्चित भागहरू (एउटा मार्ग) को जडान मार्फत चुहावट हुन सक्छ, जस्तै अन्तिम क्याप र सिलिन्डर बीचको जडान, र तुलनात्मक रूपमा चल्ने भागहरू (अर्को मार्ग) बीचको निकासी। As shown in the diagram below. बाहिरी चुहावटले तेलको क्षति र वातावरणलाई मात्र असर गर्दैन, तर आगलागीको खतरा पनि निम्त्याउँछ। आन्तरिक चुहावटले तेललाई तातो बनाउँछ, हाइड्रोलिक सिलिन्डरको भोल्युमेट्रिक दक्षता घटाउँछ, र फलस्वरूप हाइड्रोलिक सिलिन्डरको कार्यसम्पादन बिग्रन्छ। तसर्थ, चुहावट कम गर्नुपर्छ।

रेखाचित्रमा देखाइए अनुसार, हाइड्रोलिक सिलिन्डरहरूले हाइड्रोलिक तेल चुहावट गर्न सक्छन्, सबैभन्दा महत्त्वपूर्ण रूपमा जडान र निकासी मार्फत। यसलाई पाँच मुख्य वर्गमा संक्षेप गर्न सकिन्छ:

(1) सील रिंग को चयन संग समस्याहरु: हाइड्रोलिक प्रविधि को विकास संग, डिजाइन र सील उपकरण को संरचना अधिक विविध भएको छ, र नयाँ सील सामाग्री लगातार उभरिरहेको छ। सामान्य प्रकारका सील घण्टीहरूमा डस्ट रिङ्हरू, YX-प्रकारका घण्टीहरू, U-प्रकारको घण्टीहरू, V-प्रकारको संयोजन सिलहरू, Glyd रङ्हरू, स्टेप सिलहरू, र सपोर्ट गाईड रिङ्हरू, इत्यादि समावेश हुन्छन्, जुन मुख्य रूपमा डिजाइन र निर्माण एकाइहरूद्वारा चयन गरिन्छन्, र सामान्यतया त्यहाँ कुनै समस्या हुँदैन। लागत विचारका कारण, साइटमा प्रयोग हुने साधारण सील सामग्रीहरू सामान्यतया नाइट्राइल रबर, पलिएस्टर पोलियुरेथेन, र बुनेको कपडा रबर हुन्, जुन कम-ग्रेड सामग्रीहरू हुन् र प्रायः दीर्घकालीन सील विश्वसनीयताका लागि आवश्यकताहरू पूरा गर्न असफल हुन्छन्। Therefore, upgrading sealing materials is crucial for improving sealing performance and extending the service life of hydraulic cylinders.

(2) सील रिंग भण्डारण: हाइड्रोलिक सिलहरू सामान्यतया ठूलो मात्रामा राखिन्छन्। साइटमा कार्यरत कर्मचारीहरूले तुरुन्तै समस्याहरू पहिचान गर्न र पुरानो वा बिग्रिएको सील रिंगहरू प्रयोग गर्नबाट बच्न आफ्नो मर्मत र भण्डारणलाई मानकीकरण र व्यवस्थित गर्नुपर्दछ।

(3) सील स्थापना: साइटमा कर्मचारीहरूको लागि प्राविधिक प्रशिक्षणलाई बलियो बनाउनुहोस्। स्थापनाको क्रममा, स्क्र्याच वा गलत स्थापनाबाट बच्न हाइड्रोलिक सिलिन्डर र सील रिंगहरू सफा छन् भनी सुनिश्चित गर्नुहोस्। विभिन्न प्रकारका सील रिंगहरूको लागि स्थापना प्रविधिहरूमा ध्यान दिनुहोस्।

(4) सील रिंग र ग्रूभ फिट: सील प्रदर्शनको गुणस्तर सील रिंग आफैमा मात्र होइन, तर सील रिंग र ग्रूभ बीच, र सील रिंग र सिल गरिएको सतह बीचको फिटमा पनि निर्भर गर्दछ। यदि ग्रूभको मेसिनिङ आयामहरूमा त्रुटिहरू छन् वा सिलिन्डर बडी वा टाई रडमा लगाइएका छन् भने, सील रिङ आयामहरू वास्तविक एसेम्बली आयामहरू अनुसार समायोजन गर्न आवश्यक छ। यदि सिल गरिएको सतह खरोंच वा धेरै नराम्रो छ भने, यसलाई मर्मत वा प्रतिस्थापन गर्न आवश्यक छ।

(5) तेल इनलेट/आउटलेट र हाइड्रोलिक तेल पाइप बीचको सील समस्याहरू: हाइड्रोलिक तेल पाइपहरूको लामो-समय प्रयोगले इनलेट/आउटलेट र तेल पाइप बीचको फिटमा बुढ्यौली र अपर्याप्त कसरता निम्त्याउन सक्छ, जसको परिणामस्वरूप तेल चुहावट हुन्छ।

हाइड्रोलिक सिलिन्डरहरूको लागि सील विधिहरू

हाइड्रोलिक सिलिन्डरहरूको लागि सामान्य सील विधिहरूमा ग्याप सील र रिंग सील समावेश छ।

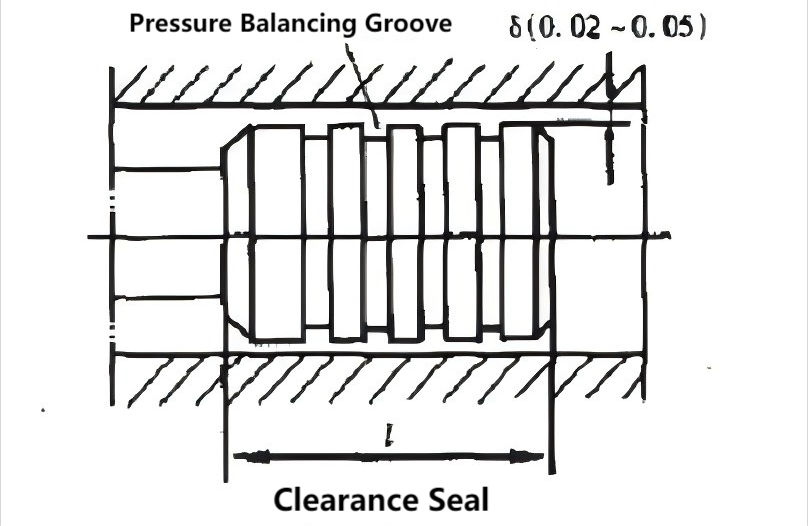

(१) ग्याप सील, चित्र १ मा देखाइए अनुसार, सील सुनिश्चित गर्न अपेक्षाकृत गतिशील भागहरू बीचको एकदम सानो क्लियरेन्समा निर्भर गर्दछ। हाइड्रोलिक सिलिन्डरको पिस्टनमा धेरै कुण्डलीय ग्रोभहरू (सामान्यतया ०.५ x ०.५ मिमी) बनाइन्छ। तिनीहरूको प्रकार्य दुई गुणा छ: पहिलो, पिस्टन र सिलिन्डर पर्खाल बीच सम्पर्क क्षेत्र कम गर्न; दोस्रो, कुण्डलीय ग्रूभ्समा तेलको दबाबको कारण, पिस्टन केन्द्रमा राखिएको छ, पिस्टन र सिलिन्डर भित्ता बीचको घर्षण घटाएर साइड प्रेसरको कारणले गर्दा, र यसरी चुहावट घटाउँछ। यो सीलिंग विधिमा कम घर्षण छ तर कमजोर सील प्रदर्शन छ र उच्च मेशिन शुद्धता चाहिन्छ। यो सानो आयाम, कम दबाव, र उच्च गति गति संग अनुप्रयोगहरूको लागि उपयुक्त छ। निकासी मूल्य 0.02 ~ 0.05 मिमी हुन सक्छ।

(२)सील रिंगहरूदुबै स्थिर (स्थिर) र गतिशील (गतिशील) कम्पोनेन्टहरूको लागि प्रयोग गर्न सकिन्छ, र हाल हाइड्रोलिक प्रणालीहरूमा सबैभन्दा व्यापक रूपमा प्रयोग हुने सील उपकरणहरू हुन्। सील रिंगहरू तेल-प्रतिरोधी रबरबाट बनेका हुन्छन् (हालका वर्षहरूमा, नायलन वा अन्य सामग्रीहरू पनि पहिरन प्रतिरोध सुधार गर्न प्रयोग गरिएको छ)। सील रिंगहरू सामान्यतया O-आकार, Y-आकार, V-आकार, L-आकार, J-आकार, Yx-आकार, इत्यादिमा बनाइन्छ। तिनीहरूसँग सजिलो निर्माण, सुविधाजनक प्रयोग, भरपर्दो सील, र विभिन्न दबाबहरूमा भरपर्दो सञ्चालन जस्ता फाइदाहरूको श्रृंखला छ।

① ओ-रिंग सीलहरूगोलाकार क्रस-सेक्शन भएको सील तत्वको एक प्रकार हो र व्यापक रूपमा प्रयोग गरिन्छ। ओ-रिंग सीलहरू ग्रूभहरूमा स्थापित हुन्छन् र तेलको दबाबमा विकृत हुन्छन्, जसले गर्दा तिनीहरूलाई सील प्रभाव प्राप्त गर्न ग्रूभ र ग्यापको बिरूद्ध कडा रूपमा फिट हुन्छ। बढ्दो दबाब संग सील प्रदर्शन बढ्छ। यसको फाइदाहरू सरल संरचना, सजिलो निर्माण, राम्रो सील प्रदर्शन, र कम घर्षण हो; यसको बेफाइदा यो हो कि उच्च दबाव अन्तर्गत ...

② Y-रिंग सीलहरू सामान्य परिस्थितिहरूमा, Y-रिंग सीलहरू सील प्रभाव प्राप्त गर्न समर्थन रिंग बिना नै ग्रोभमा सीधा स्थापना गर्न सकिन्छ। यद्यपि, ठूला दबाव परिवर्तनहरू र उच्च स्लाइडिङ गतिको अवस्थामा, सिल ठीक गर्नको लागि समर्थन रिंग प्रयोग गर्नुपर्छ। यसको फाइदाहरूमा बलियो अनुकूलन क्षमता समावेश छ।

③ V-आकारका सिलहरू प्रायः कम गतिको हाइड्रोलिक सिलिन्डरहरूमा प्रयोग गरिन्छ। तिनीहरूमा समर्थन घण्टीहरू, सील घण्टीहरू, र विभिन्न आकारहरूको दबाब रिंगहरू हुन्छन्। यी सिलहरूसँग ठूलो सम्पर्क क्षेत्र र राम्रो सील प्रदर्शन छ, तर उच्च घर्षण पनि।

④ Yx सिलहरूमा सानो क्रस-सेक्शनल आयाम र सरल संरचना छ; तिनीहरूको लम्बाइ तिनीहरूको चौडाइ दोब्बर भन्दा बढी छ। तसर्थ, समर्थन रिंग बिना पनि, सील मोड़ वा नाली मा रोल हुनेछैन। सिलको भित्री र बाहिरी ओठको लम्बाइ फरक फरक हुन्छ। छोटो ओठ भनेको काम गर्ने ओठ हो, सील सतहको सम्पर्कमा, कम स्लाइडिंग घर्षण, राम्रो पहिरन प्रतिरोध, र लामो सेवा जीवनको परिणामस्वरूप। लामो ओठमा गैर-चल्ने सतहसँग ठूलो हस्तक्षेप फिट हुन्छ, परिणामस्वरूप उच्च घर्षण प्रतिरोध हुन्छ। यसले Y-आकारको सीललाई राम्रो स्थिरता दिन्छ र पहिरनको लागि क्षतिपूर्ति दिन्छ। यो संरचनाले उच्च र कम दबाव वातावरण र उच्च गति आन्दोलनहरूमा राम्रो सील प्रदर्शन प्रदान गर्दछ। त्यसकारण, Yx आकारको सीलहरू हाल व्यापक रूपमा प्रयोग गरिन्छ। (Y-आकारको, V-आकारको, Y...) O-Rings को सील दबाइको तेलको कार्य मार्फत हासिल गरिन्छ, जसले ओठहरूलाई सील सतहको बिरूद्ध कडा बनाउँछ। Higher oil pressure results in a better seal. प्रयोगको क्रममा, तिनीहरू दबाबमा खोलिएको सुनिश्चित गर्न स्थापना दिशामा ध्यान दिनुपर्छ।

हाइड्रोलिक सिलिन्डर चुहावट

के यो एक को लागी आदर्श होहाइड्रोलिक सिलिन्डरबिल्कुल कुनै हाइड्रोलिक तेल लीक गर्न? धेरै मानिसहरू विश्वास गर्छन् कि हाइड्रोलिक सिलिन्डरमा हाइड्रोलिक तेल चुहावटमा धेरै कमजोरीहरू छन्, त्यसोभए सबै चुहावट हटाउनु राम्रो हुँदैन? Actually, this isn't the case. यदि त्यहाँ कुनै चुहावट नभएको खण्डमा, सिलिन्डर भित्रको पिस्टन रडको पारस्परिक गतिले कुनै पनि तेल बाहिर लैजान सक्दैन, परिणामस्वरूप सुख्खा घर्षण हुन्छ र सिलिन्डरको कार्यसम्पादन र जीवनकालमा नकारात्मक असर पार्छ। यसबाहेक, हाइड्रोलिक सिलिन्डरमा पूर्ण सील प्राप्त गर्न असम्भव छ। पिस्टन रडको पारस्परिक गतिले अनिवार्य रूपमा केही तेल निकाल्छ। तर, यो चुहावट न्यूनीकरण गर्नुपर्छ । तसर्थ, हाइड्रोलिक सिलहरूमा अत्यन्त कम रिसाव, उत्कृष्ट सील प्रदर्शन, र स्वचालित रूपमा हाइड्रोलिक तेलको दबाब बढ्दै तिनीहरूको सील प्रभाव सुधार गर्नुपर्दछ। उच्च दबाव र उच्च तापमान जस्ता कठोर काम गर्ने वातावरणमा पनि, हाइड्रोलिक सिलहरूको चुहावट उल्लेखनीय रूपमा बढ्नु हुँदैन।

सारांश

हाइड्रोलिक सिलिन्डर हाइड्रोलिक प्रणालीको एक्चुएटर र प्रणालीको एक महत्त्वपूर्ण घटक हो। हाइड्रोलिक सिलिन्डरको सीलको गुणस्तरले सम्पूर्ण प्रणालीको काम गर्ने प्रदर्शन र दक्षतालाई प्रत्यक्ष असर गर्छ। तसर्थ, हामीले सुनिश्चित गर्नुपर्छ कि हाइड्रोलिक सिलिन्डरको राम्रो सील प्रदर्शन छ।
