तेल सील RS श्रृंखला

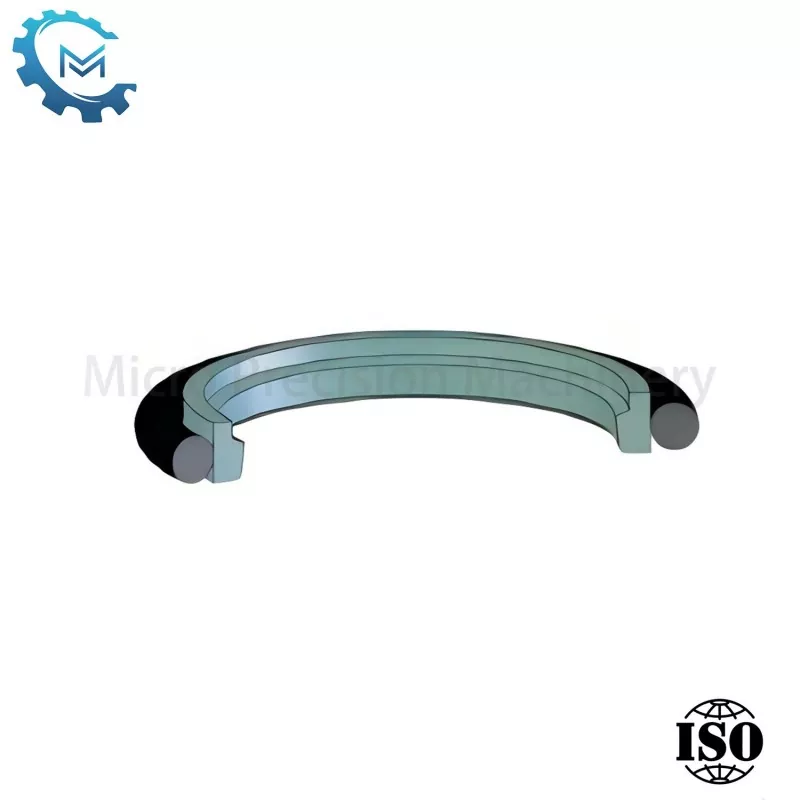

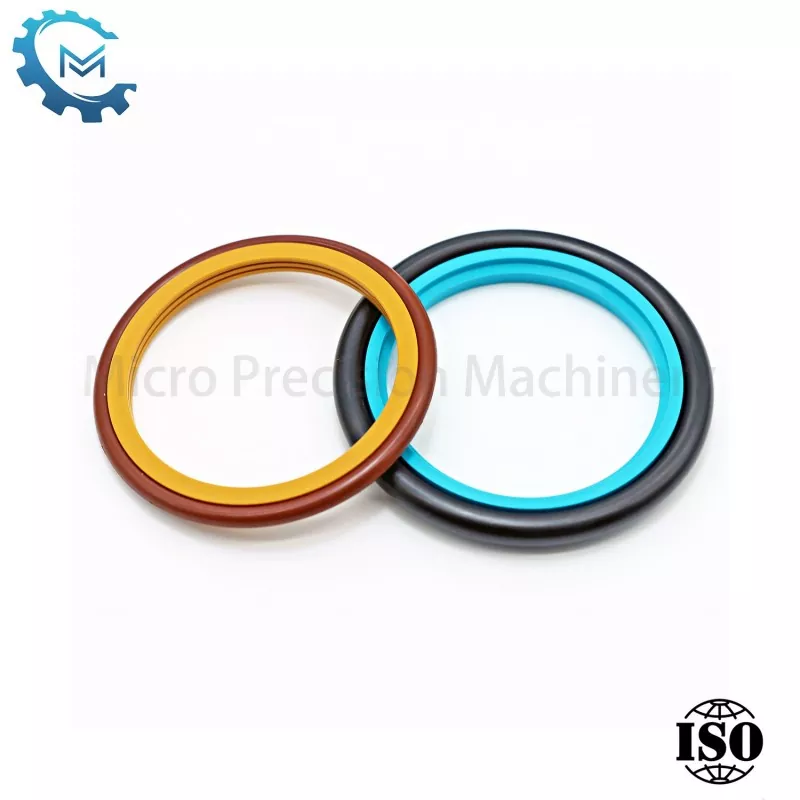

आयल सील आरएस सिरिज, जसलाई पिस्टन रड वन-वे सीलिङ रिङ पनि भनिन्छ, एन्टी-वेयर भरिएको पोलिटेट्राफ्लुरोइथिलिन PTFE रिङ र ओ-टाइप रबर सीलिङ रिङबाट बनेको हुन्छ। ओ-टाइप रिंगले PTFE स्टेप रिङको पहिरनको लागि क्षतिपूर्ति गर्न लोच प्रदान गर्दछ र केवल एक-तर्फी सील प्रभाव छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

हाइड्रोलिक सिलिन्डरहरूमा पिस्टन रडहरूको लागि एकल अभिनय सीलहरू महत्त्वपूर्ण घटक हुन्। यी सिलहरू एक दिशामा तरल पदार्थ चुहावट रोक्न डिजाइन गरिएको हो। तिनीहरूले पिस्टन रड र सिलिन्डर आवास बीच एक कडा अवरोध सिर्जना गरेर काम गर्दछ।

यी सिलहरूको उचित स्थापना र मर्मत आवश्यक छ। पहिरन र क्षतिको लागि नियमित निरीक्षणले हाइड्रोलिक सिलिन्डर सहज रूपमा र तरल पदार्थको हानि बिना काम गर्दछ भनेर सुनिश्चित गर्न मद्दत गर्दछ। सही रूपमा काम गर्दा, एकल अभिनय पिस्टन रड सीलले हाइड्रोलिक उपकरणको समग्र प्रदर्शन र विश्वसनीयतामा योगदान दिन्छ।

उत्पादन मापदण्डहरू:

नाली सतह विशेषताहरु:

समाप्त गर्नुहोस्	Rtmax (um)	रा (उम)
स्लाइडिङ सतह	≤२.५	०.०५ - ०.३
GrooveBottom	≤६.३	≤१.६
ग्रूभसाइड	≤१५	≤३

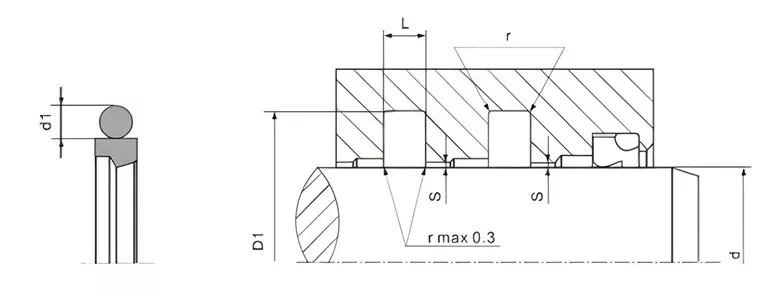

शाफ्ट व्यास	तल्लो व्यास	चौडाइ	गोलाकार कुना	Smax*			ओ-रिंग
Df8/h9	D1 H9	L+0.2	r	10MPa	20MPa	40Mpa	d1
३-७.९	D+4.9	2.2	0.4	0.30	0.20	0.15	1.78
८-१८.९	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
१९-३७.९	D+10.7	4.2	1.0	0.40	0.25	0.20	3.53
३८-१९९.९	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
२००-२५५.९	D+20.5	8.1	1.8	0.60	0.35	0.25	7.00
२५६-६४९.९	D+24.0	8.1	1.8	0.60	0.35	0.25	7.00
६५०-९९९.९	D+27.3	9.5	2.5	0.70	0.50	0.30	8.40
1000	D+38.0	13.8	3.0	1.00	0.70	0.60	12.00
